| MT8816/CD22M3494/M3494包含8×16個模擬開關陣列IC應用電路原理圖說明 |
|
|
| 文章來源： 更新時間：2010/8/31 23:22:00 |
在線咨詢： |
| |
概述：
MT8816采用最先進的小工藝ISO－CMOS制造工藝，功耗低，可靠性高，隔離度好。該電路包含8×16個模擬開關陣列，7到128個地址譯碼和鎖存電路。通過不同的地址信號，可以對128個開關尋址。DATA端口輸入邏輯電平“1”或“0”，可對模擬開關打開或關閉。模擬信號范圍從VDD到VEE。還可以通過芯片CS，允許對芯片開關陣列擴展。采用PLCC-44/DIP-40封裝。CD22M3494/M3494/AT8816與其管教兼容。
芯片特性：
內含控制鎖存器，地址譯碼
建立時間，保持時間短
寬電壓范圍：4.5V～13.2V
12Vpp模擬信號
Ron最大65Ω@VDD=12V,25℃
⊿Ron≤10Ω@VDD=12V,25℃
低失真，全CMOS開關
小的饋通和串擾
獨立的模擬數字參考電壓源
芯片應用：
按鍵系統
PBX系統
模擬/數字多路開關
音頻/視頻開關
移動設備
測試設備
引出端排列

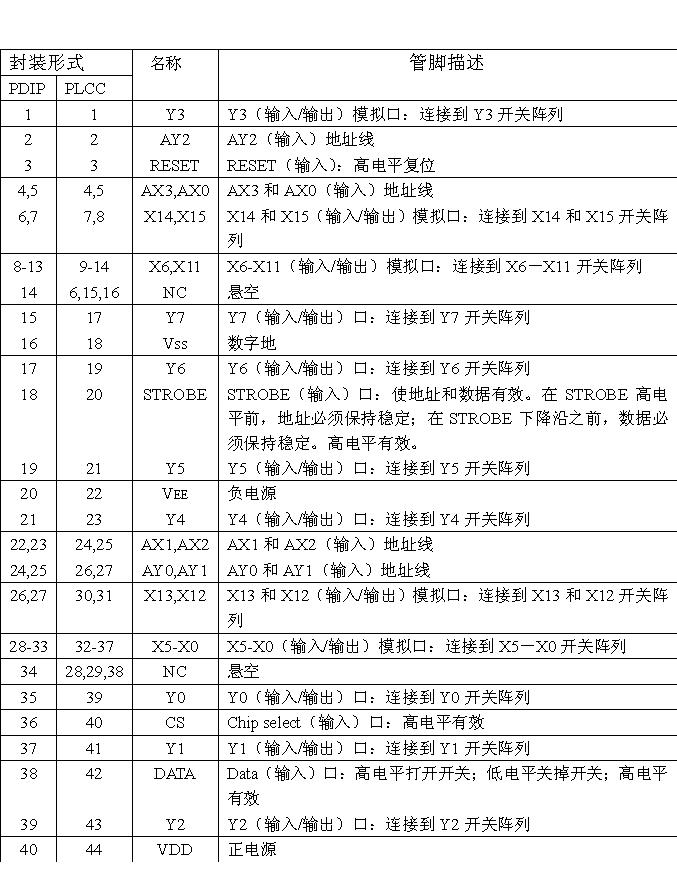

管腳描述
.JPG)

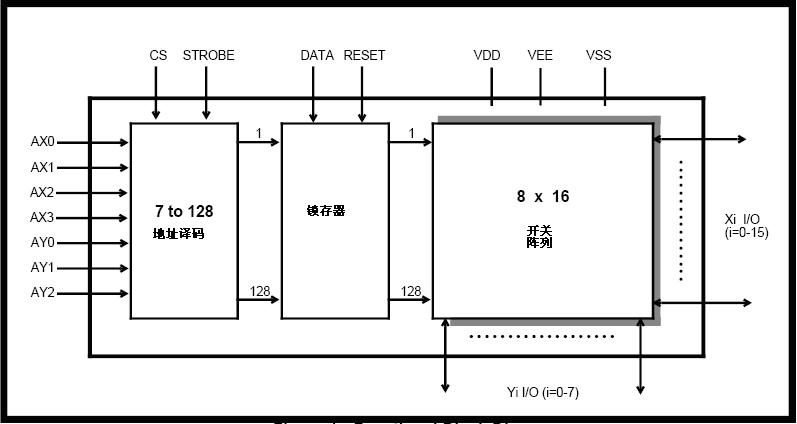

芯片系統框圖
.JPG)
時序圖
.JPG)
詳細的產品資料請查閱：http://www.37l9.cn/products_3566.htm
|
| |
|
|
|
|
|
| |
|
| |
|
|
