BMS即電池管理系統是連接電池組和產品其它部件的重要模塊。BMS中AFE芯片負責實時采集、處理、存儲電池組運行過程中的重要信息，與外部設備如控制器交換信息，解決鋰電池系統中安全性、可用性、易用性、使用壽命等關鍵問題。主要作用是為了能夠提高電池的利用率，防止電池出現過度充電和過度放電，延長電池的使用壽命，監控電池的狀態，是一套管理、控制、監控電池組的軟硬件綜合系統。
BMS包括控制器與采集器，其中控制器叫做BCU，采集器叫做BE，然而現實中控制器的叫法有BCU、BMU、BMC、BECU等，采集器的叫法有BMU、BIC、CMU、CMC等；控制器其核心就是功能安全，功能安全是一個系統工程，最后落到控制器硬件上面，就要求我們芯片選型時（例如單片機、電源芯片等），選擇可靠性高的芯片。而且方案設計一開始就要把功能安全理念融入進去，這個對硬件工程師提出了更高的要求，需要從系統的角度來考慮，要進一步掌握產品的運行場景。功能安全主要解決安全的問題，但與產品的可靠性不是一回事，不見得就會提升產品的可靠性，甚至有可能降低產品的可靠性；而且成本的折中也是一個難題。
采集器的技術方案目前大多是采用集成AFE；拓?fù)浞绞蕉喾N共存，分布式、集中式，或者二者結合；通信拓?fù)湟灿蠧AN、菊花鏈方案等。采集器里面的關鍵芯片AFE，基本被國外大廠所壟斷，國內起步較晚；尤其是美國半導體廠家：美信、ADI、TI，其他國家還有松下、ST、NXP等。
整體上BMS類芯片都被國內大廠壟斷，比如TI的BQ76920、BQ76930、BQ76940、BQ76952，凌特的LTC6700-1/2/3、LTC6700HV、LTC6804、LTC6813等，車規級AFE芯片的也基本被TI、ST、ADI、松下、NXP、瑞薩(Intersil)等廠商占據，國產AFE芯片席位寥寥，近幾年以中穎、集澈、奇力、華潤、新唐等為代表的國產BMS AFE芯片逐漸進入視線，比如SH367303、SH367305/6/8/9，DVC1006/12/18/24，VAS5118等，但由于并非主力產品，大部分產能被其它產品線占有，所以缺貨也比較常態化。
國產中高端芯片研發設計較國外廠商相對遲緩，其中的復雜原因也非三兩句能說明白，好在當下我們從大戰略上已經相當重視芯片國產化的重要性，是形勢緊迫也是趨勢所逼，這也緣于近幾年美對我半導體設備及半導體產品供應鏈持續發難圍追堵截，緣于國際大環境特別是疫情影響下導致的進口芯片及原材料大范圍減產短缺，以及芯片全面缺貨到結構性缺貨這個過程中芯片價格持續高漲到失去理性的市場情緒之下，其中的痛恐怕只有制造業者們最有領悟國產芯片�？上驳氖荁MS AFE芯片國產市場已經出現了性能可以追平甚至某些方面已經超越TI的BQ系列的AFE芯片，當然車規認證的依然比較落后，民用級的比如南京集澈以已經AFE芯片領域耕耘超過6年，有充足的現貨準備、穩定的供貨能力、有競爭力的價格優勢及參數性能穩定且抗高壓的綜合優異度取得了不少客戶的認可，目前已進入欣旺達、德賽、拓邦、飛毛腿等眾多頭部客戶供應鏈。
高精度鋰電池BMS模擬前端芯片國產也驕傲！集澈電子是一家專注于高端模擬芯片研發設計的高科技公司。公司目前集中優勢資源，主要進行多節鋰電池管理芯片、系統級封裝穩壓器芯片和多通道射頻收發芯片等工業模擬類和無線通信類產品的開發、設計、生產和銷售。公司聚集了半導體行業內頂尖技術人才，并與產業鏈上下游各個企業有良好的合作關系，覆蓋 IC設計，流片，封裝，測試等各個環節，形成了芯片完整上下游產業鏈，確保產品從設計到生產各個環節品質可控，為客戶提供優質的芯片產品以及完善的技術支持和服務。

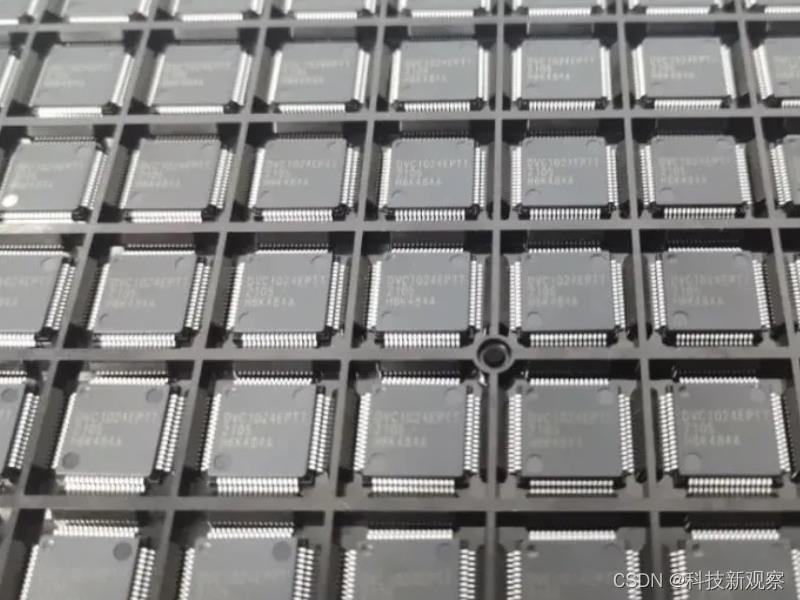

其中可用于12-24串鋰電池監控管理的高精度BMS模擬前端芯片DVC1024產品性能優越，價格競爭力強，眾多客戶反復測試驗證，都反饋出滿意的結果并采用。芯片的精度，穩定性，抗高壓，等技術參數突出，已大批量出貨。
集成電壓傳感通道和電流傳感通道，同步測量電池電壓和充/放電電流;電壓傳感通道集成 15-bit ΣΔADC;有效位數 13bit;支持24 節電池電壓測量 ;24 路被動電池均衡驅動;4 路熱敏電阻電壓測量;芯片溫度測量;電池過壓保護(OV); 電池欠壓保護(UV) ; 到上位機的警報中斷;電流傳感通道集成 16-bit ΣΔADC，有效位數 14bit，支持低邊電流測量;低邊充電和放電 N 型場效應管驅動;充電過流保護(OCC);放電過流保護(OCD) ;放電短路保護(SCD) ;2.5V/3.3V LDO 輸出;采用LQFP64 10mm×10mm封裝。電池被動均衡驅動導通電阻120 Ω 導通電流0-5mA，芯片從睡眠狀態喚醒到工作 32 ms，電池過壓保護閾值 3.2~4.7 V，電池過壓保護步進 5.86 mV，電池過壓保護延時 1~8 s，電池欠壓保護閾值 1.9~3.4 V，電池欠壓保護步進 5.86 mV，電池欠壓保護延時 1~16 s ，放電短路保護閾值 14.3~200 mV，放電短路保護延時560~3200 μs，放電過流保護閾值 7.1~100 mV，放電過流保護延時32~5120 ms，充電過流保護閾值 7.1 ~100 mV ，充電過流保護延時 32~5120 ms。詳細規格書及MCU應用示例可加VX: stevenmicro索取并獲得技術支持以及demo板。DVC1024 是一款采用車規級高壓 BCD工藝設計的多節鋰電池組監控芯片，通過四線式 SPI 接口與上位機進行通信，形成一套完整的電池組 管理系統(BMS)。 DVC1024 內置 4 路 15 位ΣΔ ADC 和 1 路 16 位ΣΔADC，可以持續地高精度測量電池組中電池 電壓、電池溫度和充/放電電流等信息，反饋給上位機完成電池組 SOC 估算。DVC1024 集成了完整的硬件保護功能，上位機可以將電池過壓閾值、電池欠壓閾值、充電過 流閾值、放電過流閾值和放電短路閾值配置到芯片寄存器中。芯片就可以在異常發生時，瞬間完成硬件保護，并立即反饋警報給上位機。DVC1024 內置了 24 路被動電池均衡驅動電路，上位機可以同時打開所有電池均衡，而不用擔心影響芯片測量和硬件保護功能。 DVC1024還集成了低邊充電和放電N型場效 應管驅動，上位機可以通過配置寄存器完成充電或放電管理。同時芯片在異常發生時，也可以自動關閉充電或放電場效應管，保證電池組安全。
公司有較強的芯片領域上下游資源優勢，無論在產能和成本把控上，都有很強的優勢，在當下芯片市場環境下，依然可以做到高性價比的優勢，無論是對比進口芯片還是一些類似應用的國產芯片，都表現出的很突出！此款高精度BMS模擬前端芯片串?dāng)?shù)可最高單顆支持24串，給應用端帶來了設計方案的簡化，一些應用不再使用級聯，減少了外圍電路，降低了成本。
封裝工藝方面采用了車規級BCD封裝，目前各系列產品均支持磷酸鐵鋰及三元鋰電池，單節測量范圍1.6-5V，單節耐壓7V，實際可達15V，以TI目前較高串?dāng)?shù)的AFE產品相比，采用DVC1024 AFE芯片的電池PACK總耐壓可以做到更高，一路電壓采樣速率達32ms，常溫下電壓誤差±5mV，-40-85℃下電壓誤差±15mV，電流誤差最大30mA，在設備ESD等級方面也有較高規格，HBM模式下±2000V，CDM模式下±750-1000V，有效的支持了大串?dāng)?shù)BMS的耐壓需求以及更簡化的電路布局，同時也節省也利用多個低串?dāng)?shù)AFE芯片級聯實現高串?dāng)?shù)的電路設計繁瑣程度和成本，在國貨BMS AFE芯片層面體現出良好的性價比。
可應用于各種新能源鋰電池BMS系統，包括：儲能應用：如風力發電，光伏發電，電力儲備；小動力應用：如電動二輪三輪車，AGV,機器人,電動工具;UPS：如通訊基站，備用電能源；數碼類消費電子等；應用的電壓平臺常見于（12V、18V、24V、36V、48V、60V、72V）。分別有適用于3-6串鋰電池BMS、6-12串鋰電池、9-18串鋰電池、12-24串鋰電池管理系統系列產品可選擇，可替代TI的BQ76920/30/40/52，中穎SH367303/05/06/08/09及其它廠家同級別AFE芯片，可全程提供原廠技術支持，特別是在國產已量產的單顆芯片就能管理保護24串電池的BMS AFE芯片領域目前獨樹一幟。 |
