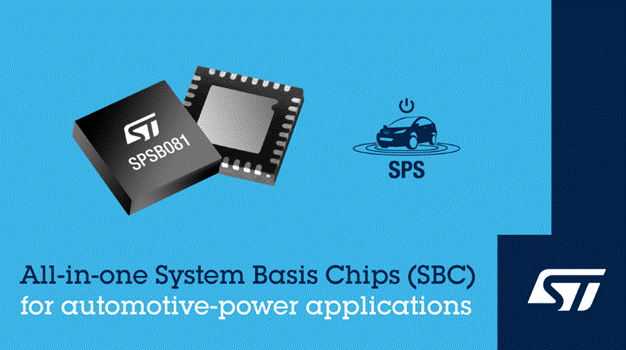

意法半導體的SPSB081車規電源管理IC 的功能非常豐富，堪稱車規電源管理芯片中的瑞士軍刀，片上集成一個固定電壓的主低壓差穩壓器 (LDO)、一個可配置的輔助 LDO穩壓器、四個高邊驅動器、一個 CAN FD 收發器和一個選配LIN 收發器。該系列電源管理芯片有多個靜態電流很小的待機模式和可配置的本地或遠程喚醒功能，有助于最大限度地降低系統功耗。
片上集成的電源和收發器有助于簡化車身控制器設計，適用于天窗、座椅、尾門、車門和照明模塊。這些控制器的適用性非常出色，還適用于網關、HVAC暖通空調控制器、無鑰匙進入系統、遠程信息處理控制單元和控制面板。
在該系列的現有產品中，SPSB081C3 和 SPSB081C5分別包含3.3V固定電壓 LDO穩壓器和5V 固定電壓 LDO穩壓器，以及一個 CAN 收發器。SPSB0813和SPSB0815 還增加了一個LIN 收發器。全系產品都有輔助 LDO穩壓器，可通過片上SPI 端口將其設為獨立的 3.3V 或 5V 穩壓器，或主 LDO穩壓器的電壓跟蹤器。四個高邊驅動器的最大拉電流為140mA，可以驅動LED 和傳感器，為每個通道提供電流監測功能和10 位 PWM 定時器。
全系產品集成各種安全保護功能，提供故障安全信號系統所需的診斷輸出引腳。即使沒有被設計為安全硬件單元，這些功能也能滿足ISO 26262功能性安全要求。所有輸出均具有過流保護和開路負載故障指示功能。主LDO（固定電壓）穩壓器具有過壓保護和熱保護電路，而輔助LDO（可設置）穩壓器具有過載、過熱、短路和反向偏置保護功能。兩個穩壓器都具有啟動接地短路監測和穩壓器故障連續監測功能。
SPSB081系列符合 AEC-Q100汽車電子標準，額定工作溫度范圍 -40°C 至 150°C，最高工作溫度為175°C。 全系所有產品都已投入量產，并采用熱性能改進的 5mm x 5mm x 1mm QFN32L 封裝。 |
