HT71678(帶音頻信號檢測和輸出關斷的13V、10A自適應同步DC-DC升壓IC) |
| 封裝形式： |
QFN-20 |
| 兼容型號： |
|
| 產品功能： |
帶音頻檢測和輸出關斷的13V,10A自適應H類同步升壓轉換器,帶有音頻信號檢測功能;輸入電壓范圍VIN：2.7V-13V;輸出電壓范圍VOUT：4.5V-13V;可編程峰值電流：10A
|
產品規格書下載： HT71678.pdf |
|
| 在線客服： |
|
|
| 申請樣品： |
 申請樣品 |
|
| |
| |
 |
詳細介紹 |
 |
|
 |
概述
HT71678是一款高功率、全集成升壓轉換器，帶有負載關斷功能的柵極驅動，集成16mΩ功率開關管和23mΩ同步整流管，為便攜式系統提供高效的小尺寸解決方案。
HT71678具有2.7V至13V寬輸入電壓范圍，可為采用單節或兩節鋰電池的應用提供支持。該器件具備10A開關電流能力，并且能夠提供最高13V的輸出電壓。
HT71678帶有音頻信號檢測功能，可根據信號幅度自適應調整升壓輸出值，以達到更高的系統整體效率。其支持10種不同的模式選擇。
HT71678采用自適應恒定關斷時間峰值電流控制拓?fù)浣Y(jié)構來調節輸出電壓。在中等到重負載條件下，HT71678工作在PWM 模式。在輕負載條件下，該器件可通過MODE引腳選擇下列兩種工作模式之一。一種是可提高效率的PFM模式；另一種是可避免因開關頻率較低而引發應用問題的強制PWM模式。PWM模式下，HT71678的開關頻率可通過外部電阻調節，支持200kHz至1.4MHz的范圍。
HT71678還支持可編程的軟啟動，以及可調節的開關峰值電流限制。另外，HT71678集成了輸出關斷功能的柵極驅動，在SD狀態，可完全斷開輸入電源。此外，該器件還提供有14V輸出過壓保護、逐周期過流保護和熱關斷保護。
特點
・輸入電壓范圍VIN：2.7V-13V
・輸出電壓范圍VOUT：4.5V-13V
・可編程峰值電流：10A
・高轉換效率的自適應H類升壓
92% (VIN = 7.4V, VOUT=13V, IOUT =3A)
92% (VIN = 3.6V, VOUT=9.1V, IOUT =1A)
支持單節(1S)和雙節串聯(2S)，共10種模式
給音頻功放供電時，有效延長電池播放時間
・輕載條件下兩種調制方式：脈頻調制（PFM）和
強制脈寬調試（PWM）
・集成輸出關斷的柵極驅動
・低關斷功耗，關斷電流1uA
・可調節的開關頻率：200k-1.4M
・可編程軟啟動
・輸出過壓 (14V)、逐周期過流、熱關斷等保護
・DFN20L，4.5mm*3.5mm 無鉛超薄封裝
應用
・無線音箱 ・便攜式音箱
・快充移動電源 ・電子煙
・USB TYPE-C 電源傳輸 ・拉桿音箱
・平板電腦，筆記本電腦 ・POS機終端

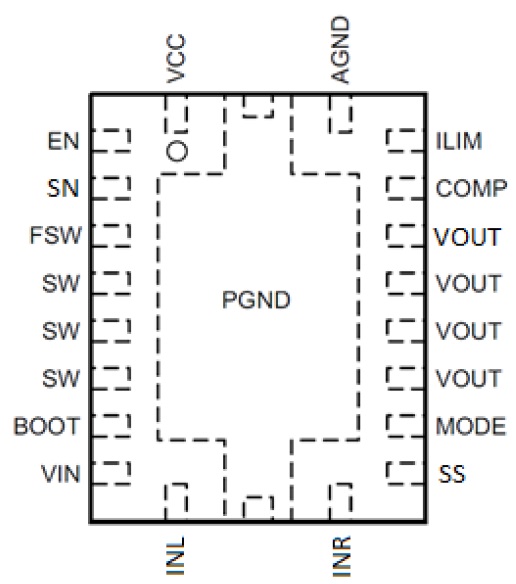

管腳排列及定義

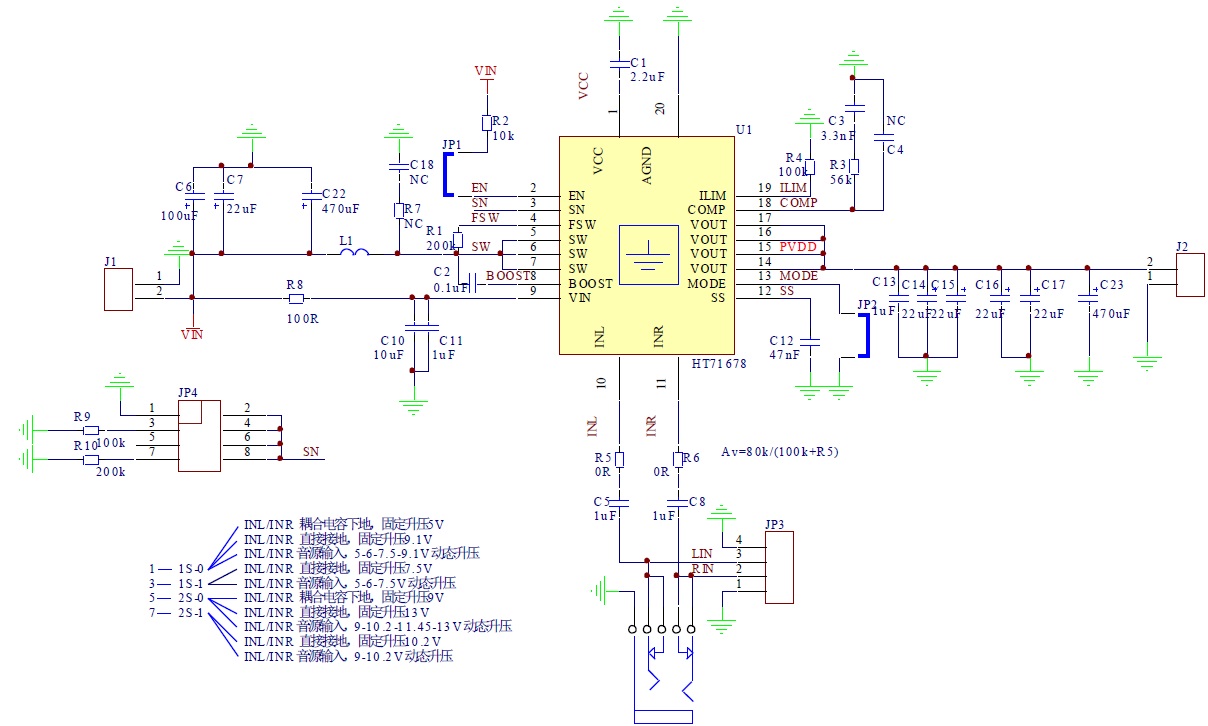

典型應用原理圖
|
|
| |
|
|
| |
| |
|
