當前位置：首頁->產品展示->功放IC->CS8516(應用于收音機的5V-15V寬電壓AB/D類切換功能30W貼片單聲道音頻功放IC） |
|
|
| 產品名稱： |
CS8516(應用于收音機的5V-15V寬電壓AB/D類切換功能30W貼片單聲道音頻功放IC） |
| 封裝形式： |
EQA-16 |
| 兼容型號： |
|
| 產品功能： |
30W/15V/4Ω |
產品規格書下載： CS8516.pdf |
|
| 在線客服： |
|
|
| 申請樣品： |
 申請樣品 |
|
| |
| |
 |
詳細介紹 |
 |
|
 |
|
CS8516E是一款適用于雙節鋰電以及鉛酸電池供電應用,固定增益,帶三種防破音模式,AB/D切換,靜音功能,單聲道音頻功率放大器。在9V以內供電的情況下,可以驅動低至2Ω 的揚聲器,最大輸出20W功率;在12V以內供電的情況下,可以驅動低至3Ω 的揚聲器,最大輸出25W功率;CS8516E AB類D類可切換模式的設計,最大限度的減少音頻子系統中功放對FM的干擾,為終端產品提供了極致的功率輸出.
CS8516E的全差分架構和極高的PSRR有效地提高對RF噪聲的抑制能力。無需濾波器的PWM調制結構及內置的BOOST升壓模塊,以及CS8516E采用專有的AERC((Adaptive Edge Rate Control)技術,在音頻全帶寬范圍內極大地降低了EMI的干擾， 對60cm的音頻線，在FCC的標準下具有超過20dB的裕量,另外CS8516E內置了過流保護,短路保護和過熱 保護,有效的保護芯片在異常的工作條件下不被損壞
CS8516E提供了纖小的的EQA16封裝形式供客戶選擇 ,封裝尺寸和ESOP8一致, 其額定的工作溫度范圍為-40℃至85℃。
描述
輸出功率
PO at 10% THD+N, PVDD = 15V
RL = 4 Ω 30W(D MODE NCN OFF）
PO at 10% THD+N, PVDD = 12V
RL = 3 Ω 25W(D MODE NCN OFF）
PO at 10% THD+N, PVDD = 12V
RL = 4 Ω 19W(AB MODE）
AB類使用的最高電壓不得超過12V,負載不得低于4Ω
PO at 10% THD+N, PVDD = 9V
RL = 2Ω 20W(D MODE NCN OFF）
優異的"噼噗-咔嗒"(pop-noise)雜音抑制能力
工作電壓范圍：5V到15V
擴頻功能
固定64倍增益，集成10K輸入電阻,640K反饋電阻
內置三種防破音模式
無需濾波的Class-D結構
最高93%的效率(PVDD=12V)
高電源抑制比(PSRR)：在217Hz下為70dB
啟動時間 (200ms)
靜態電流 (18mA)
低關斷電流 (1µA)
過流保護，短路保護和過熱保護
應用
便攜式藍牙音箱
拉桿音箱
多波段收音機

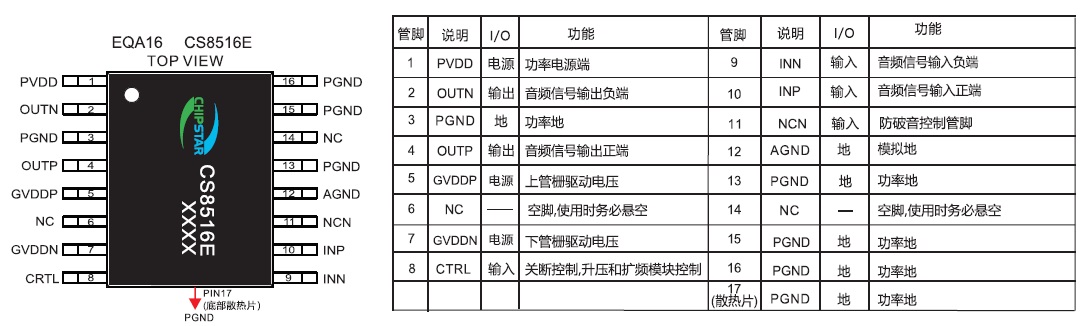

引腳排列以及定義

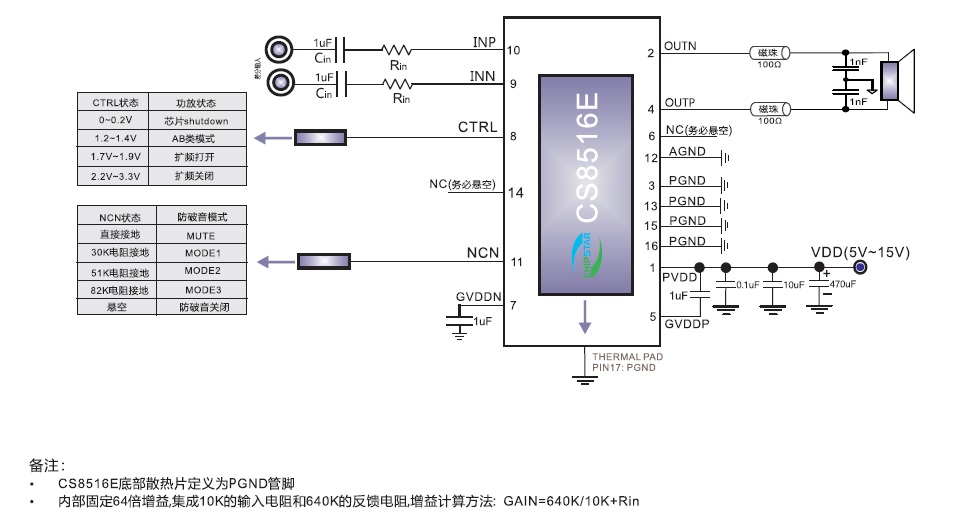

典型應用圖
|
|
| |
|
|
| |
| |
|
